絞龍輸送機有哪些構件組成?

發表時間:2018-07-31 17:02作者:津銳機械廠來源:大傾角皮帶輸送機網址:http://www.015ui.cn

螺旋

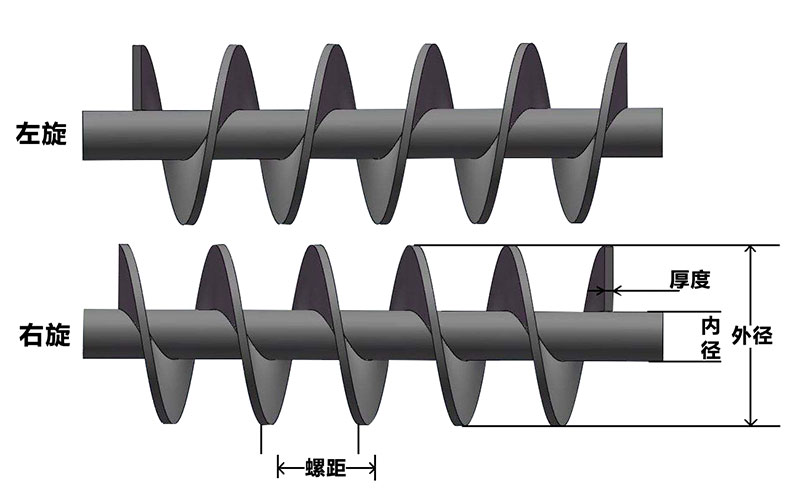

根據絞龍輸送機的螺旋葉片在軸上盤繞方向的不同,葉片可分為左旋和右旋,當形成的螺旋面符合右手定則時,該螺旋面為右旋,否則為左旋;物料的輸送方向是由螺旋的旋向及螺旋軸的轉向來決定,生產中,物料流向的判斷也采用左、右手定則,右螺旋用左手,左螺旋用右手,此時彎曲的四指表示螺旋軸的轉向,而拇指表示物料的輸送方向。

絞龍輸送機

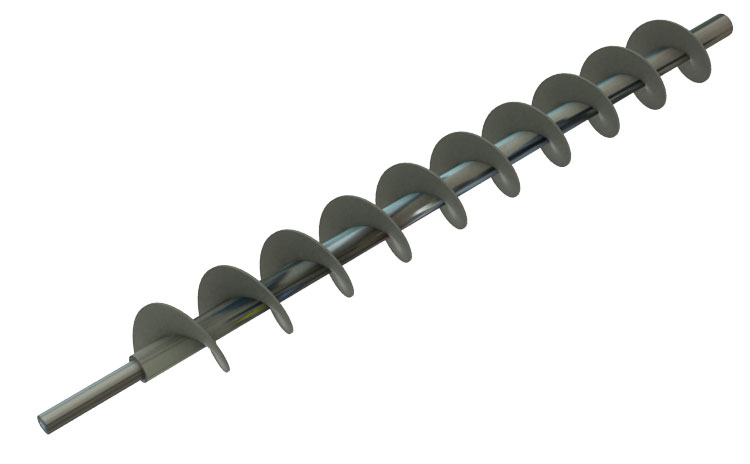

葉片形狀實體

(全葉式)葉片直接焊接或鉚接在軸上,用于干燥粉狀小顆粒;

帶式:與軸間有用徑向桿固定在軸上,用于有一定粘度的塊狀物料;

葉片式:(漿葉式)具有較強的混合攪拌作用用在對物料進行攪拌、摻合的均合;

成型:(鋸齒式)固有齒形凹槽,起切割、松散、攪拌的作用螺旋可進行組合。


空心軸:強度高,重量輕,便于聯接;

軸的聯接:在軸和軸的聯接處仍用實心軸;

①在聯接處將實心軸伸入空心軸內,再在空心軸外套一小段套筒,然后,再用螺釘按相互垂直方向對穿套筒與兩軸禁固,此時螺旋葉片應與套筒連接在一起。

②將實心軸伸入空心軸內,再用相適應的螺釘固定,螺旋直徑d=(0.2~0.35)D,用于快速軸承輸送。

絞龍輸送機

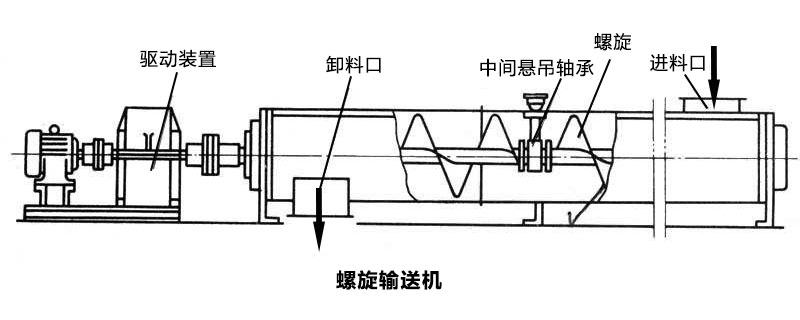

軸承

頭部軸承:止推軸承:承受由于運送物料的阻力所產生的軸向力,放在物料的前方;

中間軸承:對開式滑動軸承,用于支撐螺旋軸。


絞龍輸送機


料槽

U字型、圓筒型,有中間懸掛軸承時,用U型,無時,用U型或圓筒型;U型兩側壁垂直,底部呈半圓型,側壁的上端邊沿用縱向角鋼加固,并以此固定蓋板,保證密封及增強機槽的剛性和懸掛軸承,半圓的內徑大于螺旋葉片直徑約4~8mm。
